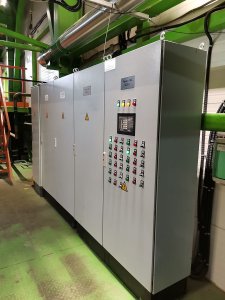

Шкафы распределения электроэнергии предназначены для распределения и защиты электроустановок и обеспечивают защиту от перегрузок и коротких замыканий каждого выхода и защиту от токов утечки на землю, что позволяет предотвратить возникновение пожаров в связи с неисправностью в электрической проводке и защиту людей от поражения электрическим током

Технические характеристики, в зависимости от комплектации

• Рабочий диапазон температур окружающей среды: -60…+50 °С
• Климатическое исполнение и категория размещения по ГОСТ 15150-69: УХЛ1
• Степень пылевлагозащиты: до IP67
• Низковольтное оборудование: автоматические выключатели, дифференциальные автоматы, УЗО, контакторы
• Защита отходящих линий от перегрузки, короткого замыкания, утечки тока на землю, защита людей от поражения электрическим током
• Контроль питающей сети: уменьшение/увеличение напряжения ниже/выше уставок, обрыв нулевого провода, пропадание фазы
• Световая сигнализация для питающих фаз, аварий, состояний линий
• Измерители-регуляторы температуры/контроллер/модуля ввода вывода
• Максимальное напряжение: 1000 В
• Максимальный ток: в зависимости от вводного автомата

Сертификаты и соответствия регламентам

С-RU.АЖ56.В.01208

ТУ 27.12.31-001-95112693-2021

ТР ТС 004/2011 «О безопасности низковольтного оборудования»

ТР ТС 020/2011 «Электромагнитная совместимость технических средств»

ГОСТ 2.701-2008 ЕСКД

ГОСТ 14254-96 (МЭК 529-89)

ГОСТ 21130-75 Изделия электротехнические

ГОСТ 28668-90 (МЭК 439-1-85)

ГОСТ Р 51317.2.4-2000 (МЭК 61000-2-4-94)

Особенности

При необходимости шкаф можно оборудовать автоматическим вводом резерва, принудительной вентиляцией, внутренним обогревом, сигнализацией и т.д.

По отдельной договоренности для шкафа управления может быть разработано программное обеспечение различного уровня сложности на любом распространённом программируемом логическом контроллере.

Комплект поставки

• Шкаф управления
• Схема электрическая принципиальная
• Схема внешних подключений
• Руководство по эксплуатации
• Сертификат соответствия
