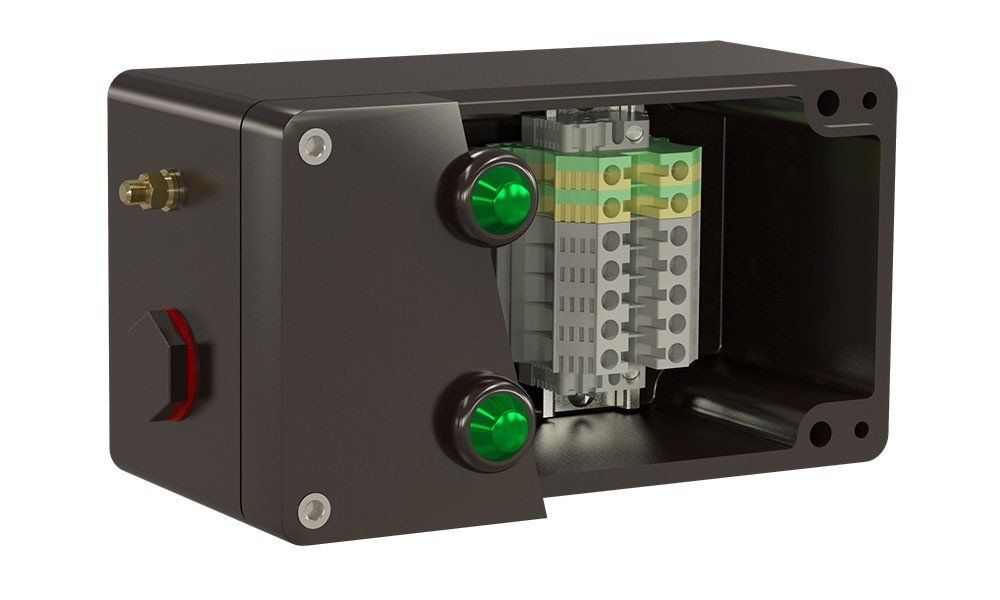

Соединительная коробка TS-M-L2

Применение

• Коробка TS-M-L2 предназначена для индикации напряжения на саморегулирующихся нагревательных кабелях марок TSA, TSL, TSS и TSU
• Коробка устанавливается на трубопровод при помощи кронштейна или на близлежащую металлоконструкцию

Технические характеристики

• Рабочий диапазон температур окружающей среды: -60…+50 °С
• Температурная группа взрывоопасной зоны: Т6
• Климатическое исполнение и категория размещения по ГОСТ 15150-69: УХЛ1
• Степень пылевлагозащиты: IP66
• Маркировка взрывозащиты: 1 Ex e IIC T3…T6 Gb X
• Максимальное напряжение: До 550 В
• Максимальный ток: До 50 А
• Материал корпуса: Стеклонаполненый полиэстер
• Клеммные наборы: 10мм2
• Габаритные размеры корпуса: 220×120×90 мм
• Общий вес: 2 кг

Сертификаты

• № ТС RU C-RU.МЮ62.В.01807
• № С-RU.ПБ68.В.01509
• № ОГН4.RU.1104.B00918
• № 17.09419.120
• ТУ 012-17624199-2017

Особенности

• Конструкция соединительной коробки исключает проникновение влаги и пыли.
• Допускает использование на поверхности при температуре не более чем 85°.
• Возможно применение в безопасных и взрывоопасных зонах согласно стандарту ГОСТ Р МЭК 60079.
• Удобство монтажа.

Комплект поставки

• Корпус коробки TS-M-L 1
• Клеммный набор L 3 модуля 10мм2
• Клеммный набор N 2 модуля 10мм2
• Клеммный набор PE 2 модуля 10мм2
• Держатель клемм 2
• Дин-рейка с крепежом 1
• Перемычка с крепежом 1
• Заглушка M25 4
• Лампа световой индикации 2
• Коробка упаковочная 1
• Паспорт на изделие. Руководство по эксплуатации 1
