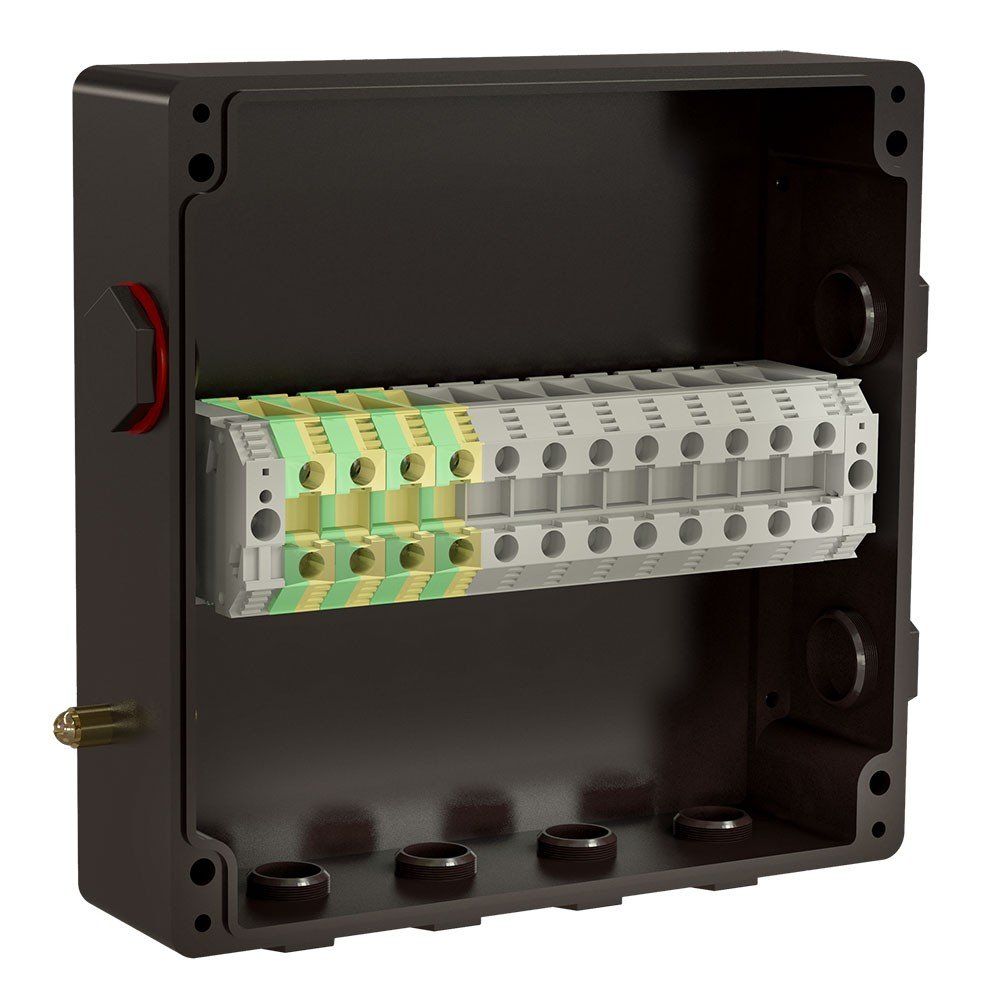

Соединительная коробка TS-L35

Применение

• Коробка TS-L35 предназначена для разветвления кабелей силового электропитания.
• Коробка устанавливается на близлежащую металлоконструкцию.
• Применяемые клеммные наборы позволяют выполнить подключение многожильных или одножильных кабелей сечением от 2,5 до 35 мм².

Технические характеристики

• Рабочий диапазон температур окружающей среды: -60…+50 °С
• Температурная группа взрывоопасной зоны: Т6
• Климатическое исполнение и категория размещения по ГОСТ 15150-69: УХЛ1
• Степень пылевлагозащиты: IP66
• Маркировка взрывозащиты: 1 Ex e IIC T3…T6 Gb X
• Максимальное напряжение: До 750 В
• Максимальный ток: До 109 А
• Материал корпуса: Стеклонаполненый полиэстер
• Клеммные наборы: 35мм2
• Габаритные размеры корпуса: 255х250х120 мм
• Общий вес: 2,1 кг

Сертификаты

• № ТС RU C-RU.МЮ62.В.01807
• № С-RU.ПБ68.В.01509
• № ОГН4.RU.1104.B00918
• № 17.09419.120
• ТУ 012-17624199-2017

Особенности

• Конструкция соединительной коробки исключает проникновение влаги и пыли.
• Допускает использование на поверхности при температуре не более чем 85°.
• Возможно применение в безопасных и взрывоопасных зонах согласно стандарту ГОСТ Р МЭК 60079.
• Удобство монтажа.

Комплект поставки

• Корпус коробки TS-L35 1
• Клеммный набор L 4 модуля 35мм2
• Клеммный набор N 4 модуля 35мм2
• Клеммный набор PE 4 модуля 35мм2
• Заглушка M32 2
• Кольцо уплотнительное М32 2
• Заглушка М25 4
• Кольцо уплотнительное М25 4
• Перемычка с крепежом 1
• Коробка упаковочная 1
• Паспорт на изделие. Руководство по эксплуатации
