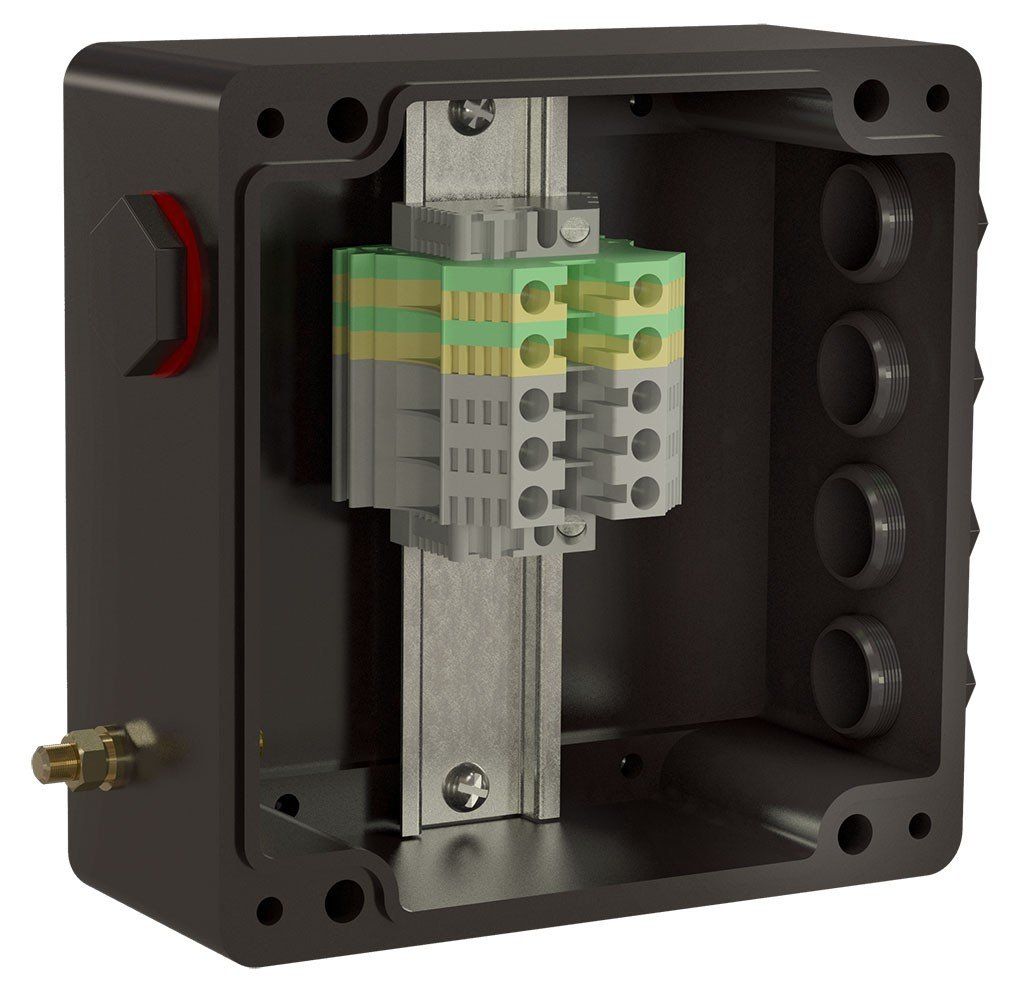

Соединительная коробка TS-X
Характеристики товара
Производитель:
Тепловые системы
Цена по запросу ₽
Применение
Коробка TS-X предназначена для подключения питания к нагревательной секции, выполненной из кабеля постоянной мощности с минеральной изоляцией марки TSM.
Коробка устанавливается на обогреваемую поверхность при помощи кронштейна или на близлежащую металлоконструкцию.
Применяемые клеммные наборы позволяют выполнить подключение многожильных или одножильных кабелей сечением от 0,5 до 10 мм² .
Технические характеристики
- Рабочий диапазон температур окружающей среды: -60…+50 °С
- Температурная группа взрывоопасной зоны: Т6
- Климатическое исполнение и категория размещения по ГОСТ 15150-69: УХЛ1
- Степень пылевлагозащиты: IP66
- Маркировка взрывозащиты: 1 Ex e IIC T3…T6 Gb X
- Максимальное напряжение: До 550 В
- Максимальный ток: До 50 А
- Материал корпуса: Стеклонаполненый полиэстер
- Клеммные наборы: 10мм2
- Габаритные размеры корпуса: 160х160х90 мм
- Общий вес: 1,3 кг
Сертификаты
- № ТС RU C-RU.МЮ62.В.01807
- № С-RU.ПБ68.В.01509
- № ОГН4.RU.1104.B00918
- № 17.09419.120
- ТУ 012-17624199-2017
Особенности
- Конструкция соединительной коробки исключает проникновение влаги и пыли.
- Допускает использование на поверхности при температуре не более чем 85°.
- Возможно применение в безопасных и взрывоопасных зонах согласно стандарту ГОСТ Р МЭК 60079.
- Удобство монтаж
Комплект поставки
- Корпус коробки TS-X 1
- Клеменный набор L модуля 10мм2
- Клеменный набор PE 2 модуля 10мм2
- Заглушка M25 1
- Кольцо уплотнительное М25 1
- Заглушка М20 4
- Кольцо уплотнительное М20 4
- Перемычка с крепежом 1
- Коробка упаковочная 1
- Паспорт на изделие. Руководство по эксплуатации
