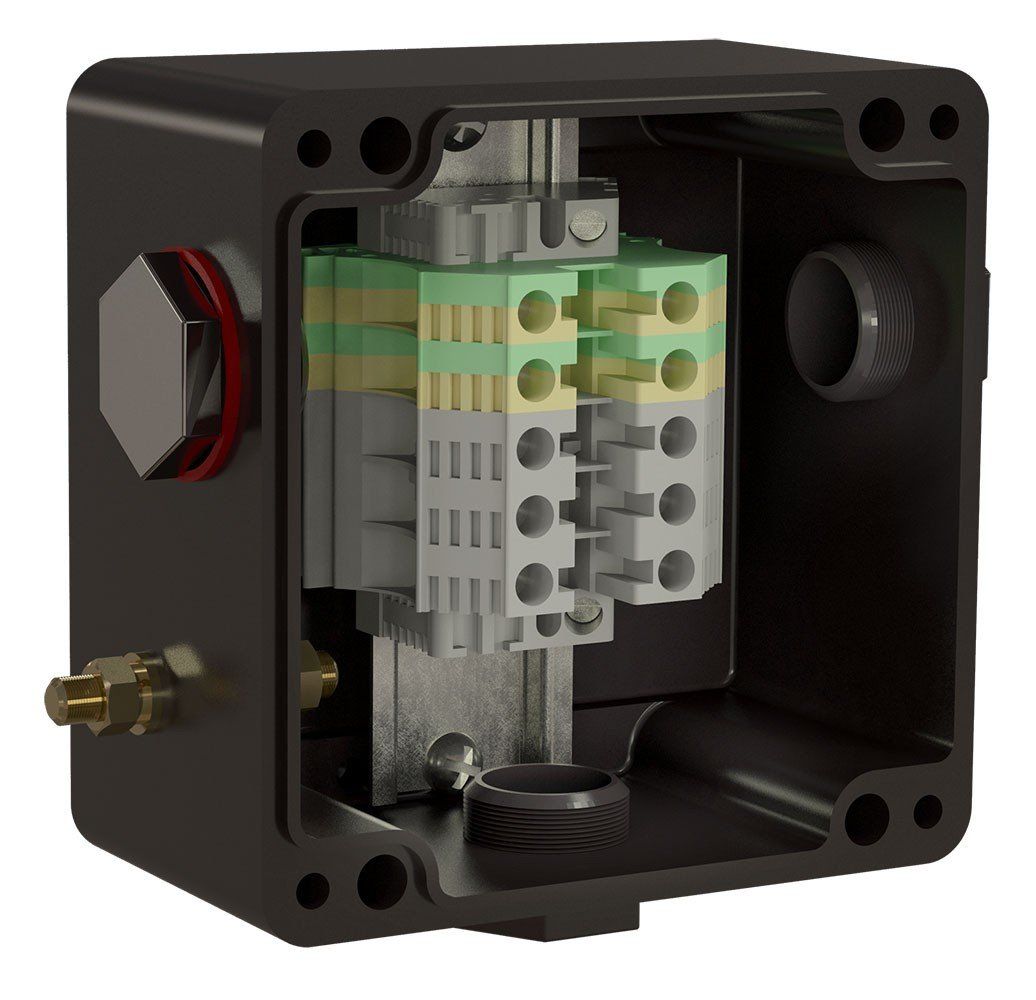

Соединительная коробка TS-S

Применение

• Коробка TS-S предназначена для подключения питания к одному или двум саморегулирующимся нагревательным секциям марок TSA, TSL, TSS и TSU.
• Коробка устанавливается на обогреваемую поверхность при помощи кронштейна или на близлежащую металлоконструкцию.
• Применяемые клеммные наборы позволяют выполнить подключение многожильных или одножильных кабелей сечением от 0,5 до 10 мм2 .

Технические характеристики

• Рабочий диапазон температур окружающей среды: -60…+50 °С
• Температурная группа взрывоопасной зоны: Т6
• Климатическое исполнение и категория размещения по ГОСТ 15150-69: УХЛ1
• Степень пылевлагозащиты: IP66
• Маркировка взрывозащиты: 1 Ex e IIC T3…T6 Gb X
• Максимальное напряжение: До 550 В
• Максимальный ток: До 50 А
• Материал корпуса: Стеклонаполненый полиэстер
• Клеммные наборы: 10мм2
• Габаритные размеры корпуса: 120х120х90 мм
• Общий вес: 1,2 кг

Сертификаты

• № ТС RU C-RU.МЮ62.В.01807
• № С-RU.ПБ68.В.01509
• № ОГН4.RU.1104.B00918
• № 17.09419.120
• ТУ 012-17624199-2017

Особенности

• Конструкция соединительной коробки исключает проникновение влаги и пыли.
• Допускает использование на поверхности при температуре не более чем 85°.
• Возможно применение в безопасных и взрывоопасных зонах согласно стандарту ГОСТ Р МЭК 60079.
• Удобство монтажа.

Комплект поставки

• Корпус коробки TS-S 1
• Клеммный набор L 2 модуля 10мм2
• Клеммный набор N 1 модуля 10мм2
• Клеммный набор PE 2 модуля 10мм2
• Заглушка M25 3
• Кольцо уплотнительное М25 3
• Перемычка с крепежом 1
• Коробка упаковочная 1
• Паспорт на изделие. Руководство по эксплуатации 1
