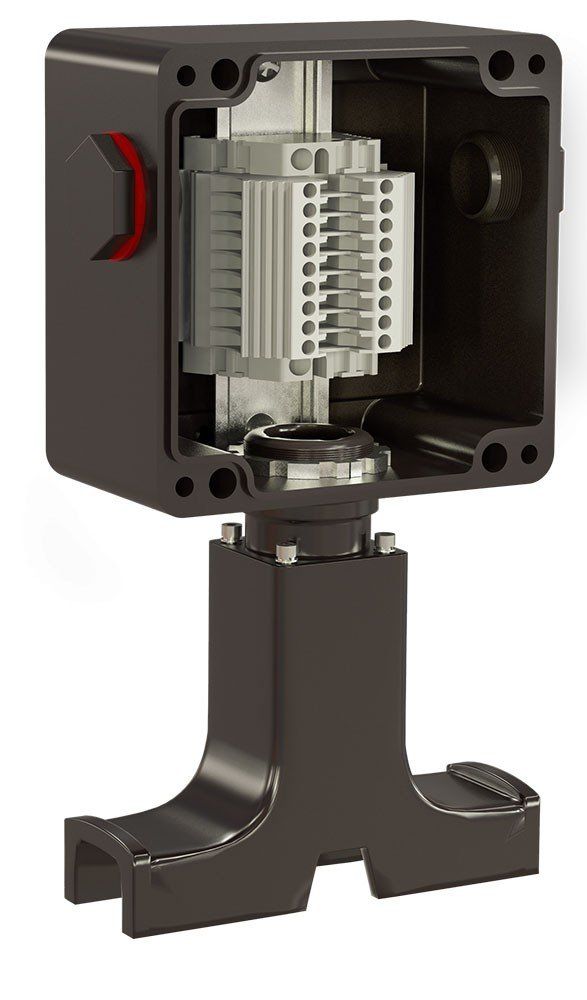

Соединительная коробка TS-TF

Применение

• Коробка TS-TF предназначена для подключения датчиков температуры и кабелей управления.
• Коробка устанавливается непосредственно на трубопроводе и может применяться с тепловой изоляцией толщиной до 120 мм.
• Датчики температуры вводятся под тепловую изоляцию без применения дополнительных устройств.
• Применяемые клеммные наборы позволяют выполнить подключение многожильных или одножильных кабелей сечением от 0,5 до 2,5 мм².

Технические характеристики

• Рабочий диапазон температур окружающей среды: -60…+50 °С
• Температурная группа взрывоопасной зоны: Т6
• Климатическое исполнение и категория размещения по ГОСТ 15150-69: УХЛ1
• Степень пылевлагозащиты: IP66
• Маркировка взрывозащиты: 1 Ex e IIC T3…T6 Gb X
• Максимальное напряжение: До 550 В
• Максимальный ток: До 21 А
• Материал корпуса: Стеклонаполненый полиэстер
• Материал устройства ввода Полифениленсульфид
• Клеммные наборы: 2,5мм2
• Габаритные размеры корпуса: 120×120×90 мм
• Габаритные размеры устройства ввода 120х90 мм
• Общий вес: 1,2 кг

Сертификаты

• № ТС RU C-RU.МЮ62.В.01807
• № С-RU.ПБ68.В.01509
• № ОГН4.RU.1104.B00918
• № 17.09419.120
• ТУ 012-17624199-2017

Особенности

• Конструкция соединительной коробки исключает проникновение влаги и пыли.
• Допускает использование на поверхности при температуре не более чем 85°.
• Возможно применение в безопасных и взрывоопасных зонах согласно стандарту ГОСТ Р МЭК 60079.
• Удобство монтажа.

Комплект поставки

• Корпус коробки TS-T 1
• Клеммный набор L 9 модулей 2,5мм2
• Заглушка M25 2
• Кольцо уплотнительное М25 2
• Устройство ввода под теплоизоляцию 1
• Коробка упаковочная 1
• Паспорт на изделие. 1
• Руководство по эксплуатации1
